پاوان ابزاری قدرتمند جهت بررسی و تحلیل پارامترهای مرتبط با ولتاژ، جریان، کیفیت توان و انرژی در سیستمهای قدرت سه فاز و تک فاز است.این سامانه به منظور داده‌برداری از سیگنال‌های آنالوگ ولتاژ تا محدوده ۶۰۰ ولت و جریان تا محدوده ۲۰۰۰ آمپر از طریق ترانسهای جريان آهنی بر روی5 يا 9 فيدر سه فاز مستقل و به طور همزمان طراحی و ساخته شده است. داده‌های نمونه‌برداری‌شده توسط این دستگاه با سرعت نمونه‌برداری 50 نمونه در سیکل، به صورت همزمان از تمامی کانال‌های ورودی دریافت شده و سامانه ثبت ميگردد تا پارامترهای مرتبط با کیفیت ولتاژ، جریان، توان و انرژی بدست آیند. این پارامترها عبارتند از دامنه، فاز و مقدار موثر ورودی‌های ولتاژی و جریانی، توان اکتیو و راکتیو، فرکانس، THD، هارمونیک‌ها تا مرتبه ۵۰ و انرژی که به طور آنلاین قابل مشاهده و ذخیره‌سازی میباشند. این امکان فراهم شده است تا بتوان از طریق واسط GSM ويا ETHERNET داده‌های دریافت شده را روی نرم‌افزار دانش بنيان IRSCADA مشاهده و ثبت کرد. این نرم‌افزار، امکانات بسیار زیادی از جمله امکان مشاهده آنلاین تحت وب تمامی سیگنال‌های ولتاژی و جریانی و تمامی پارامترهای محاسبه شده را در اختیار کاربر قرار میدهد. همچنین این امکان فراهم شده است تا بتوان هر یک از پارامترهای دلخواه را در محدوده زمانی دلخواه ذخیره نمود.PWA-IRSCADA پاورآنالایزر پرقدرتی است که توانایی اندازه گیری و ثبت پارامترهای الکتریکی هشت فیدر فشارضعيف متصل را دارد. علاوه بر پارامترهای ولتاژ، جریان، جریان نول، ضریب قدرت، توان های اکتیو، راکتیو و ظاهری برای کلید اصلی و همه فیدرها، THD ولتاژ و جریان برای هر يک از فيدرها اندازه گیری و ثبت می شوند. همچنین دمای محیط، ثبت ميگردد. تمامی رکوردها در حافظه داخلی ذخیره شده و به سامانه اینترنتی IR-SCADA جهت نگهداری اطلاعات منتقل می شوند.
مشخصات فنی پاوآن
پاورآنالایزر درجریان های تک فاز وسه فاز AC برای اندازه گیری انرژی، توان اکتیو و راکتیو، هارمونیک های ولتاژ، جریان و کسینوس فی استفاده می شود. توان معرف انرژی در واحد زمان میباشد و با واحد وات اندازه گیری میشود و در الکتریسیته از حاصل ضرب ولتاژ در جریان به دست میآید.این در حالی است که در سیستمهای الکتریکی،خصوصا در جریان متناوب نیاز به آنالیز بسیاری از فاکتورها میباشد که در تولید و نحوه انتقال انرژی و مصرف آن در تجهیزات الکتریکی بسیار موثر میباشند. پاور آنالایزر یا هارمونیک آنالایزر برای اندازه گیری چنین پارامترهائی نظیر ولتاژ،جریان،اغتشاش هارمونیک,کسینوس فی,ضریب توان و بسیاری از پارامترهای کیفی توان طراحی شده اند.(هارمونیک ها، ولتاژ و جریانهای الکتریکی هستند که در شبکه قدرت بر اثر نوعی از بارهای الکتریکی به وجود می‌آیند.) پاورآنالایزر, به همراه نرم افزار IR-SCADA برای آنالیز و ثبت اين پارامترها استفاده ميگردد ، همچنين از ترانسهای جريان جهت اندازه گیری جریان و از نمونه ولتاژ برای اندازه گيری سه فاز استفاده میگردد.
همبندی سامانه جامع پاوآن
همانطوریکه اشاره گرديد اطلاعات ثبت شده توسط سامانه PWA-IRSCADA از طریق GPRS و يا پورت اترنت به سامانه تحت وب IRSCADA ارسال ميگردد. در وضعیت GPRSبا استفاده از مودم 2G اطلاعات به سامانه در قالب پروتکل وب سرويس ارسال میگردد. در اين روش با توجه به حجم کم اطلاعات ارسالی عملا هزینه اندکی به کارفرما وجود دارد که با توجه به مزايای آن قابل چشم پوشی است. در وضعيت ارتباطی اترنت اطلاعات ثبت شده در قالب پروتکل مدباس اترنت واز طریق پروتکل TCP/IP به سامانه IRSCADA منتقل میگردد.
پارامترهای اندازه گیری پاوآن
جدول ذیل پارمترهای الکتریکی که توسط پاورآن میتر شده و به مرکز ارسال میگردد را نمایش میدهد.

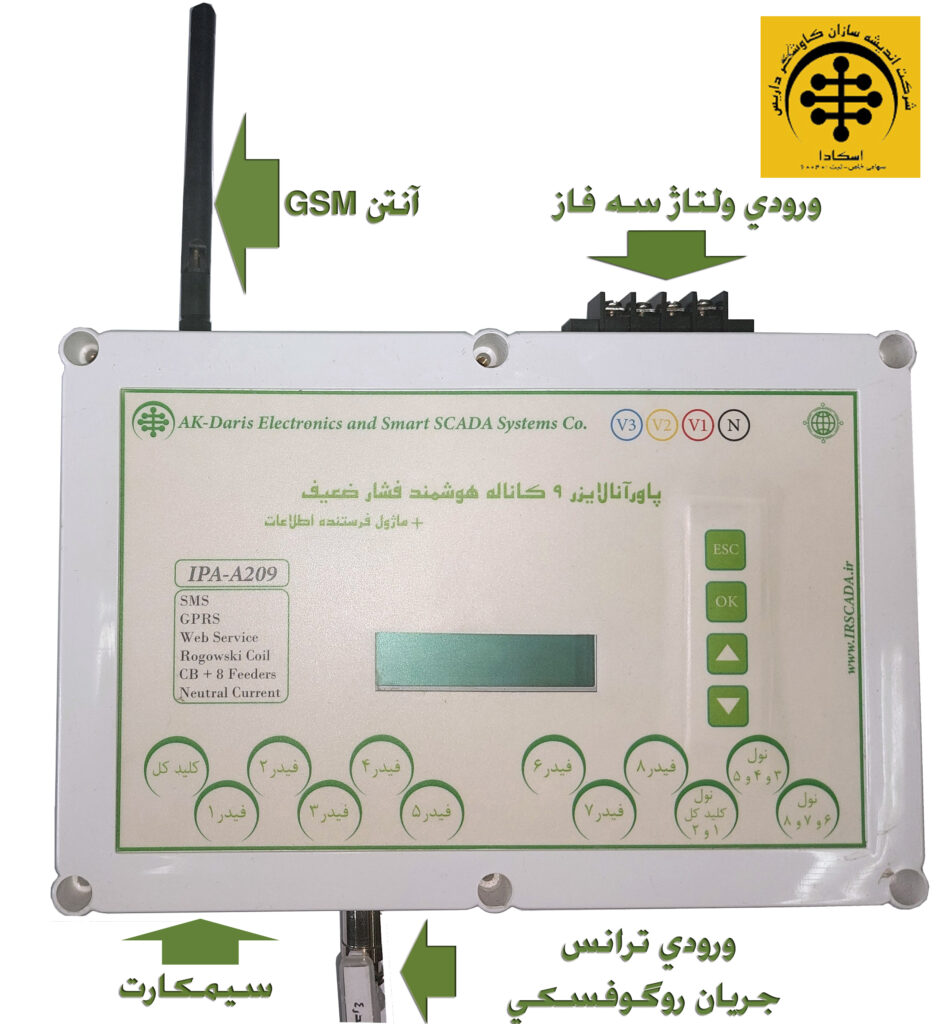

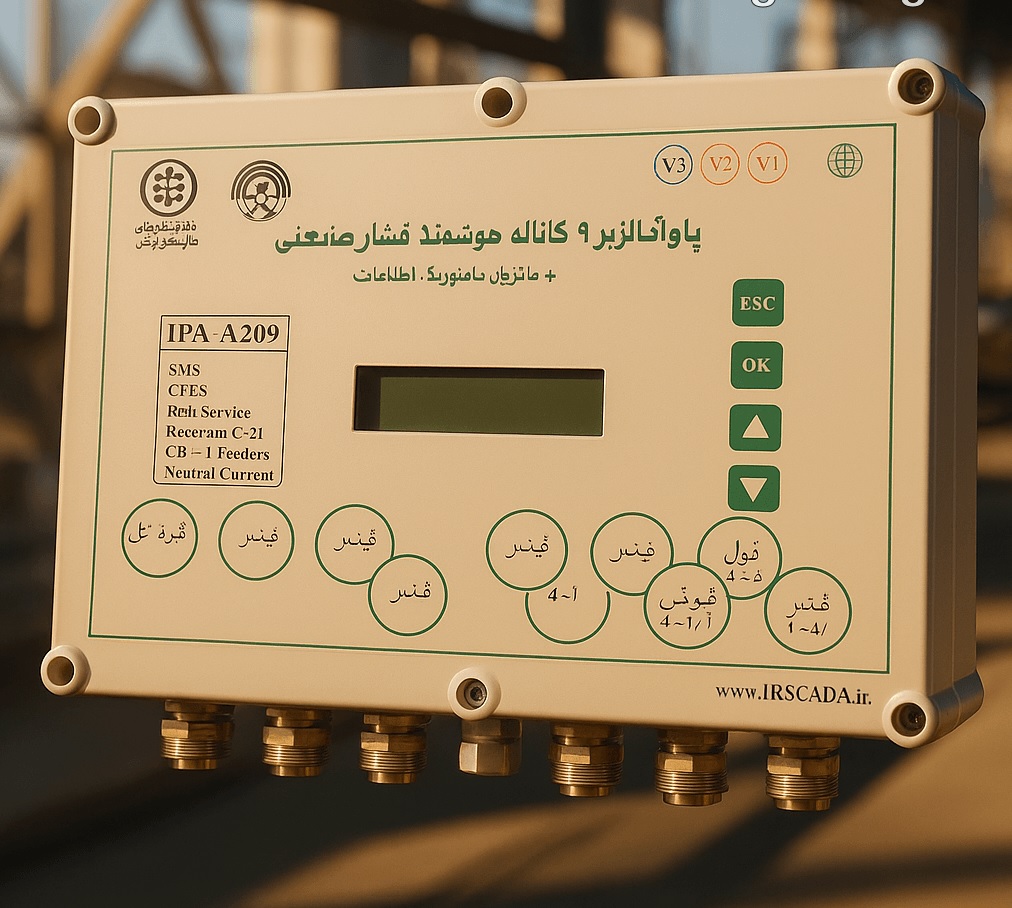

پاورآالایزر A209، محصولی جدید از شرکت اندیشه سازان کاوشگر داریس می باشد که توانایی اندازه گیری پارارمترهای الکتریکی کلید کل و 8 فیدر بصورت مجزا به همراه نول های تمامی فیدرها را دارا می باشد. این دستگاه قابلیت اندازه گیری پارامترهای ولتاژ، جریان، جریان نول، توان اکتیو، راکتیو و ظاهری، ضریب توان، THD های ولتاژ جریان را دارا می باشد. همچنین دستگاه قابلیت قادر به اندازه گیری دمای محیط و دمای ترانس را نیز می باشد. اطلاعات اندازه گیری شده توسط بوسیله سیمکارت(شبکه GPRS) به نرم افزار دانش بنیان IRSCADA ارسال می شود. همچنین نرم افزار IRSCADA، با جمع آوری داده ها اقدام به رسم نمودارهای ضریب بار و ضریب بهره برداری می کند. از داده های جمع آوری شده تحلیل های مختلفی جهت کاهش تلفات، اصلاح آنبالانسی بار، مجاسبه بانک خازنی مورد نیاز و … استفاده می شود.
کاربرد پاوآن
در صنایع برق، کارخانجات بزرگ و کوچک شهرکهای صنعتی ، تجهيزات برق صنعتی، و يا در تست و ميترينگ ترانسفورماتور قدرت تک فاز و سه فاز با استفاده از پاورآنالايزر براحتیميتوان پارامترهای الکتريکی را اندازه گیری نموده اطلاعات آنرا از طريق شبکه اترنت يا GPRS به سامانه IR-SCADA ارسال نمود، در اين راستا امکان بارگیری آنلاین پست و مانیتورینگ داده ها برای محاسبات کاهش تلفات، بالانس بار، پروفایل بار، خازن گذاری و … مهیا می شود.
