مطالعات و بهینه سازی توان اکتیو و راکتیو

پاوان ابزاری قدرتمند جهت بررسی و تحلیل پارامترهای مرتبط با ولتاژ، جریان، کیفیت توان و انرژی در سیستم‌های قدرت سه فاز و تک فاز است.این سامانه به منظور داده‌برداری از سیگنال‌های آنالوگ ولتاژ تا محدوده ۶۰۰ ولت و جریان تا محدوده ۲۰۰۰ آمپر از طریق ترانسهای جريان آهنی بر روی5 يا 9 فيدر سه فاز مستقل و به طور همزمان طراحی و ساخته شده است.

داده‌های نمونه‌برداری‌شده توسط این دستگاه با سرعت نمونه‌برداری 50 نمونه در سیکل، به صورت همزمان از تمامی کانال‌های ورودی دریافت شده و سامانه ثبت ميگردد تا پارامترهای مرتبط با کیفیت ولتاژ، جریان، توان و انرژی بدست آیند. این پارامترها عبارتند از دامنه، فاز و مقدار موثر ورودی‌های ولتاژی و جریانی، توان اکتیو و راکتیو، فرکانس، THD، هارمونیک‌ها تا مرتبه ۵۰ و انرژی که به طور آنلاین قابل مشاهده و ذخیره‌سازی می‌باشند. این امکان فراهم شده است تا بتوان از طریق واسط GSM ويا ETHERNET داده‌های دریافت شده را روی نرم‌افزار دانش بنيان IRSCADA مشاهده و ثبت کرد.

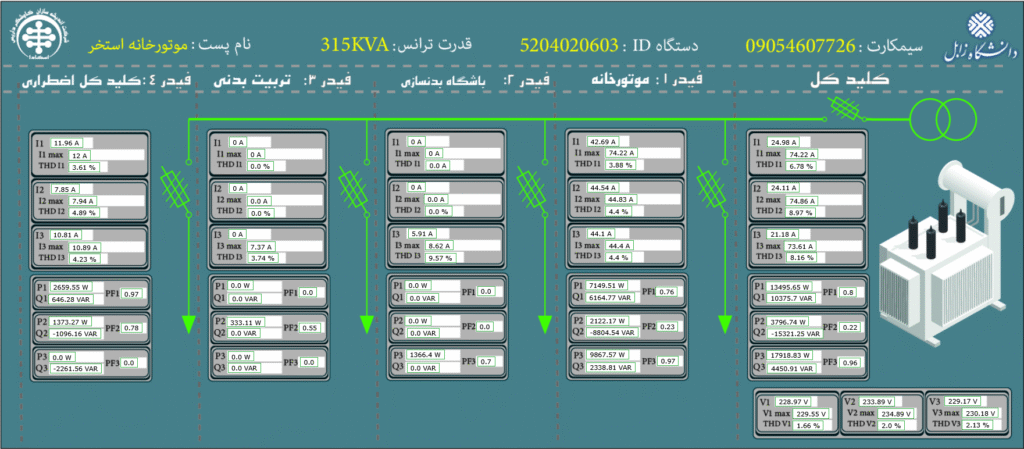

این نرم‌افزار، امکانات بسیار زیادی از جمله امکان مشاهده آنلاین تحت وب تمامی سیگنال‌های ولتاژی و جریانی و تمامی ‌پارامترهای محاسبه شده را در اختیار کاربر قرار می‌دهد. همچنین این امکان فراهم شده است تا بتوان هر یک از پارامترهای دلخواه را در محدوده زمانی دلخواه ذخیره نمود. PWA-IRSCADA پاورآنالایزر پرقدرتی است که توانایی اندازه گیری و ثبت پارامترهای الکتریکی هشت فیدر فشارضعيف متصل را دارد. علاوه بر پارامترهای ولتاژ، جریان، جریان نول، ضریب قدرت، توان های اکتیو، راکتیو و ظاهری برای کلید اصلی و همه فیدرها، THDولتاژ و جریان برای هر يک از فيدرها اندازه گیری و ثبت می شوند. همچنین دمای محیط، ثبت ميگردد. تمامی رکوردها در حافظه داخلی ذخیره شده و به سامانه اینترنتی IR-SCADA جهت نگهداری اطلاعات منتقل می شوند.
