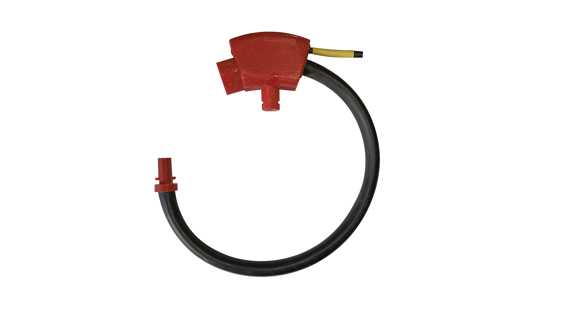

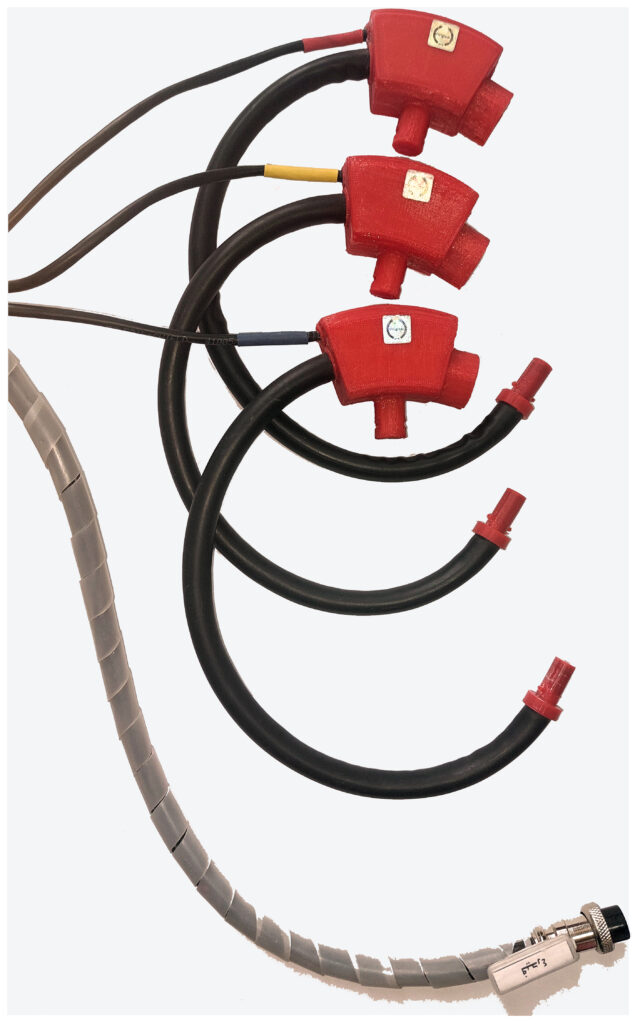

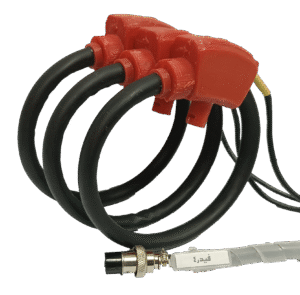

ترانس جریان روگوفسکی

سیم پیچ اولیه ترانس های جریان با مدار قدرت به طور سری قرار می گیرند و سیم پیچ ثانویه آن ها، به تجهیزات اندازه گیری مناسبی مثل کنتورها، تجهیزات حفاظتی مثل رله ها و غیره متصل می شوند. امپدانس با Zb متصل شده به سیم پیچ ثانویه، در مقایسه با امپدانس اولیه بسیار کوچک بوده و به عبارت دیگر، ثانویه CT حالت اتصال کوتاه دارد. عایق کردن مناسب مدارهای اندازه گیری و حفاظتی از ولتاژ اولیه شبکه، و هم چنین حفظ وسایل در برابر اضافه بار، از ویژگی های مهم این ترانسفورماتورها است.نکته: برای توسعه حدود اندازه گیری یک آمپرمتر، می توان به دو سر بوبین آن یک مقاومت به صورت موازی وصل کرد. در این حالت مقاومت داخلی آمپرمتر کم شده و می تواند جریان بیشتری را از خود عبور بدهد.سیم پیچ اولیه ترانسفورماتور جریان را با حروف بزرگ K و L و سیم پیچ ثانویه آن را با حروف کوچک k و  lنمایش می دهند و لازم است که سیم پیچ اولیه طوری در مدار قرار گیرد که ورودی آن به K وصل شود، به عبارت دیگر جریان فاز باید به K وارد شود.همان طور که می دانید ترانس های جریان به دو نوع ترانس های اندازه گیری و حفاظتی تقسیم می شوند. ترانس جریان با هسته اندازه گیری یکی از دستگاه های اندازه گیری الکتریکی است که انواع متفاوتی دارد. ترانس جریان اندازه گیری نوع حلقوی یا کوربالانس از دستگاه های اندازه گیری الکتریکی تابلویی است که در آن هادی یا شین به عنوان اولیه، ترانس و سیم پیچ حلقه به عنوان ثانویه ترانس در نظر گرفته می شود.زمانی که جریان از هادی عبور کند یک میدان مغناطیسی (یک ولتاز القایی در دو سر سیم) در سیم پیچ ثانویه ایجاد می شود. با اتصال آمپرمتر به ثانویه CT، جریان القایی مذکور که مساوی و یا کمتر از جریان نامی آمپرمتر است از آن عبور می کند. از این رو، ترانسفورماتورهای جریان همراه با یک نسبت تبدیل یا ضریب تبدیل بیان می شوند مانند یک ترانس جریان 100/5.توجه: ضریب تبدیل CT ها به صورت یک عدد کسری روی آن نوشته می شود. (مانند 100 A/5 A یا 100A/1 A) که در واقع نشانگر نسبت جریان اولیه به جریان ثانویه است. جریان ثانویه این ترانسفورماتورها اغلب 5 آمپرمتر است.نسبت تبدیل معمولاً در این مبدل ها به گونه ای است که همواره جریان خروجی (ثانویه) از محدودۀ 5 آمپر بیشتر نمی شود و مثلاً با نسبت های 100 به 5 آمپر یا 200 به 5 آمپر ساخته می شوند.
